Kriogén őrlés módszerével hőérzékeny és/vagy rugalmas anyagok folyékony nitrogénnel lehűtve sikeresen feldolgozhatók. A CryoMill laboratóriumi golyós malom speciálisan erre az alkalmazásra szolgál. Beépített hűtőrendszere folyamatosan folyékony nitrogénnel hűti az őrlőedényt az őrlés előtt és annak teljes időtartama alatt. Így rideggé (törhetőbbé) válik a minta, illékony komponensei megőrződnek.
Automatikus adagoló ("Autofill") rendszer pontosan a –196 °C hőmérséklet fenntartásához szükséges mennyiségű folyékony nitrogént tölti után folyamatosan. A felhasználó soha nem érintkezik közvetlenül folyékony nitrogénnel (LN2), ez nagyfokú védelmet biztosít. A CryoMill sokoldalúsága (kriogén, de szobahőmérsékletű nedves és száraz őrlés is) ideális eszközzé teszi max. 20 ml térfogatú minták elporításához. Az őrlőgolyók erőteljes ütése nagy őrlési hatékonyságot biztosít.
A CryoMill kriogén malom kialakításakor a felhasználó biztonságára külön gondot fordítottak. A folyékony nitrogén (LN2) zárt rendszerben áramlik, a felhasználó soha nem érintkezik közvetlenül folyékony nitrogénnel, ez garantálja a felhasználó védelmét. Az automatikus hűtőrendszer gondoskodik róla, hogy az őrlés addig nem indulhat meg, míg a minta elegendően le nem hűlt. Ez csökkenti a folyékony nitrogén fogyasztását és garantálja a kriogén őrlési eredmények reprodukálhatóságát is.

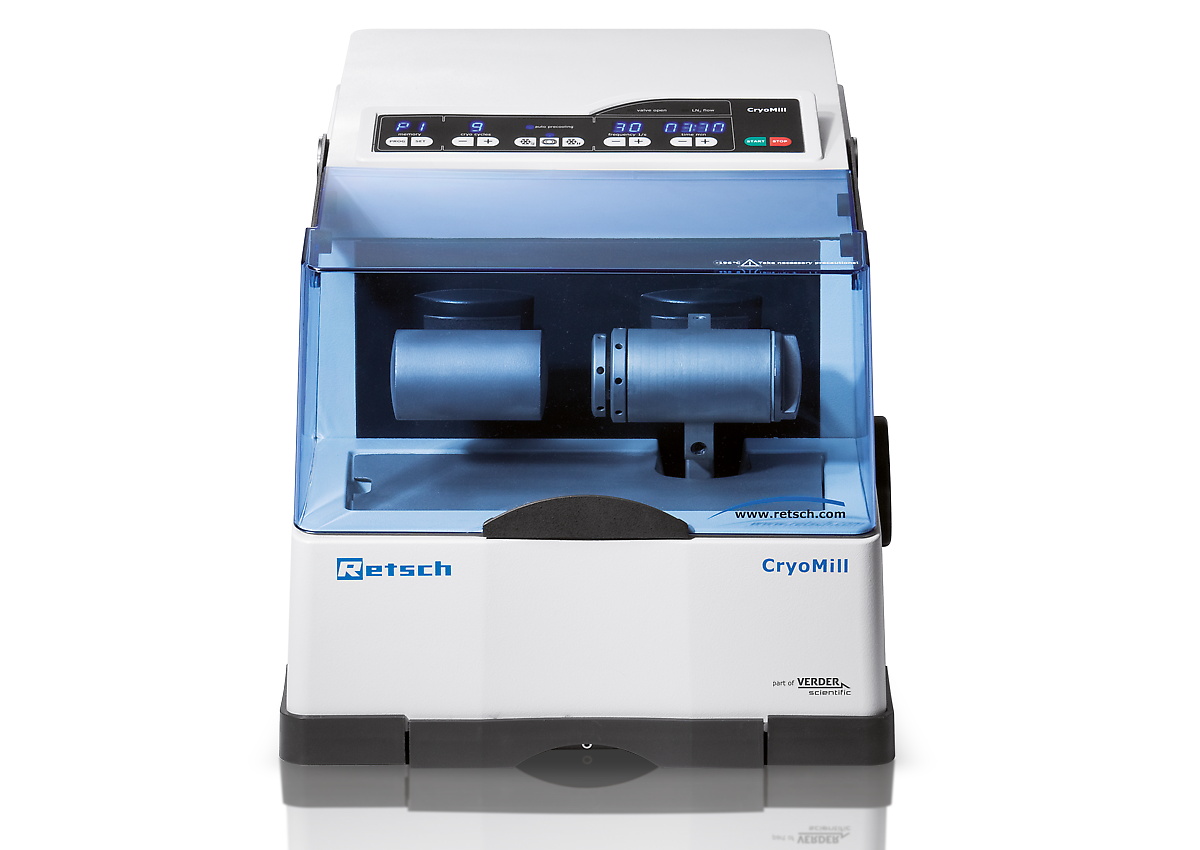

A CryoMill működtetése nagyon egyszerű. Az őrlési paraméterek: rázás frekvenciája, előhűtés és őrlés időtartama digitálisan állíthatók be a jól áttekinthető vezérlőlapon. A kijelző LED fényei mutatják a művelet aktuális fázisát, pl. előhűtés vagy őrlés.
Az őrlés általában csak néhány percet vesz igénybe, ezért a minta nem is melegszik fel a művelet során. Ám, ha mégis hosszabb őrlési időkre lenne szükség, akkor (őrlés nélküli) hűtési szakasz iktatható be és megadható az őrlés + hűtés (őrlés nélküli) műveleti ciklus ismétlési száma.
Készenléti (standby) állapotban megőrződik minden őrlési paraméter beállított értéke a következő őrlés végrehajtásához. A malom hűtés nélkül is használható, így sokféle alkalmazásban hasznosítható.

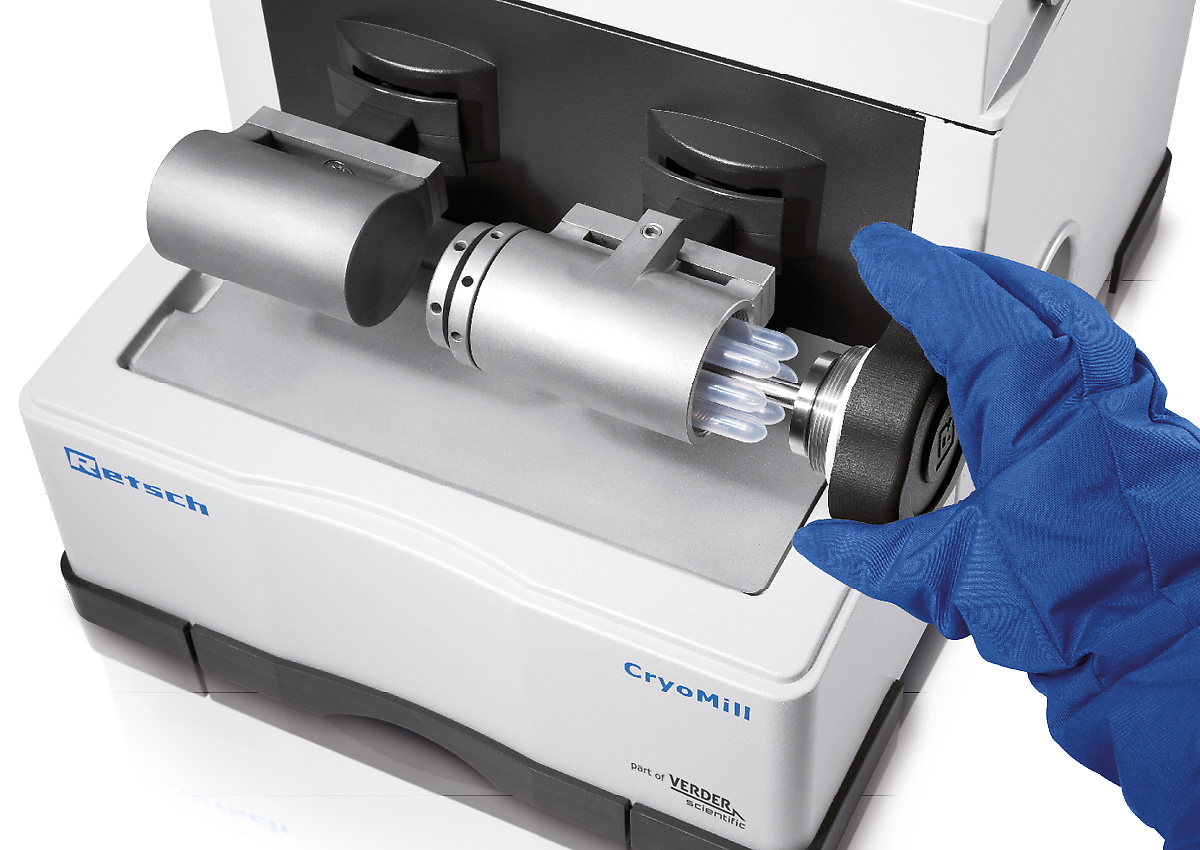

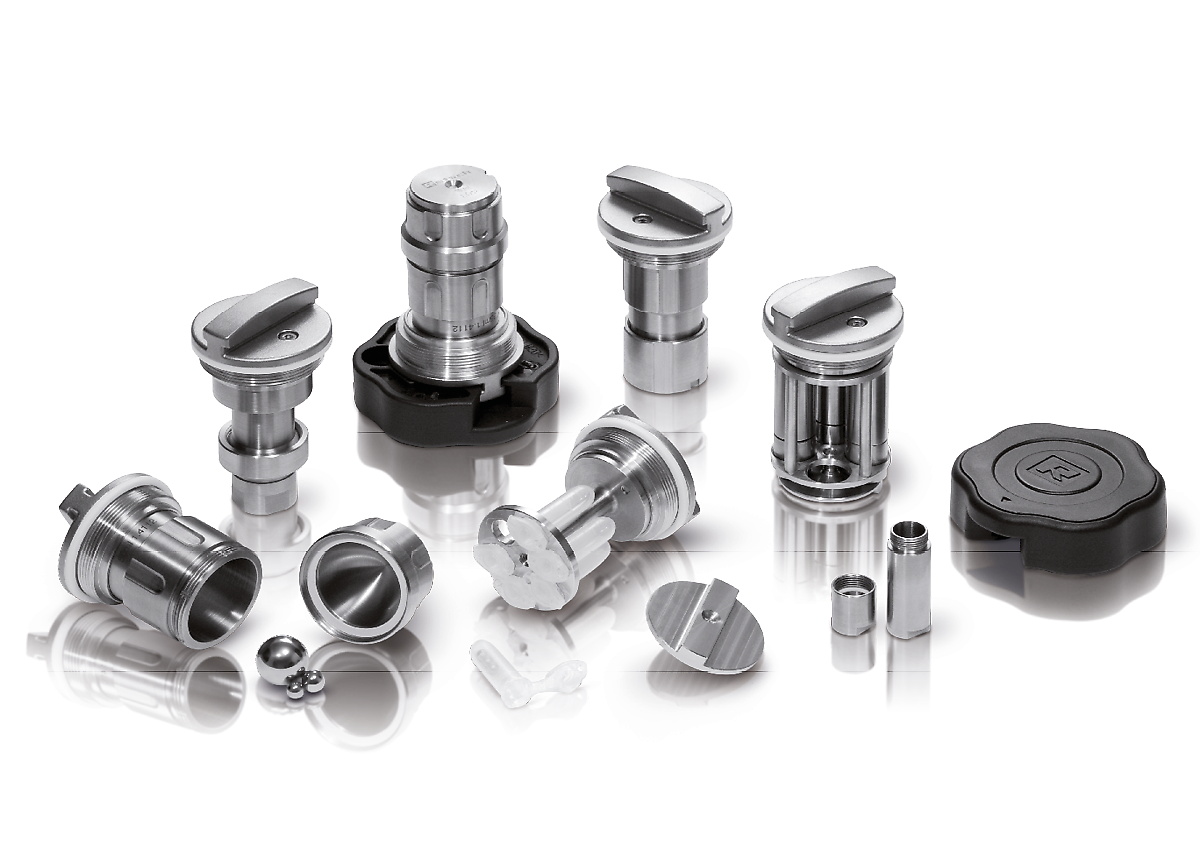

A CryoMill malom egyetlen őrlőhelyébe 10 ml, 25 ml, 35 ml vagy 50 ml térfogatú csavaros fedelű ("screw-top") őrlőedény helyezhető. Adapterek segítségével 4 db 5 ml-es ill. 6 db 2 ml-es mintacső is behelyezhető. 25 ml-es cirkónium-oxid és PTFE őrlőedény is alkalmazható, ha az acél szennyezné a mintákat.

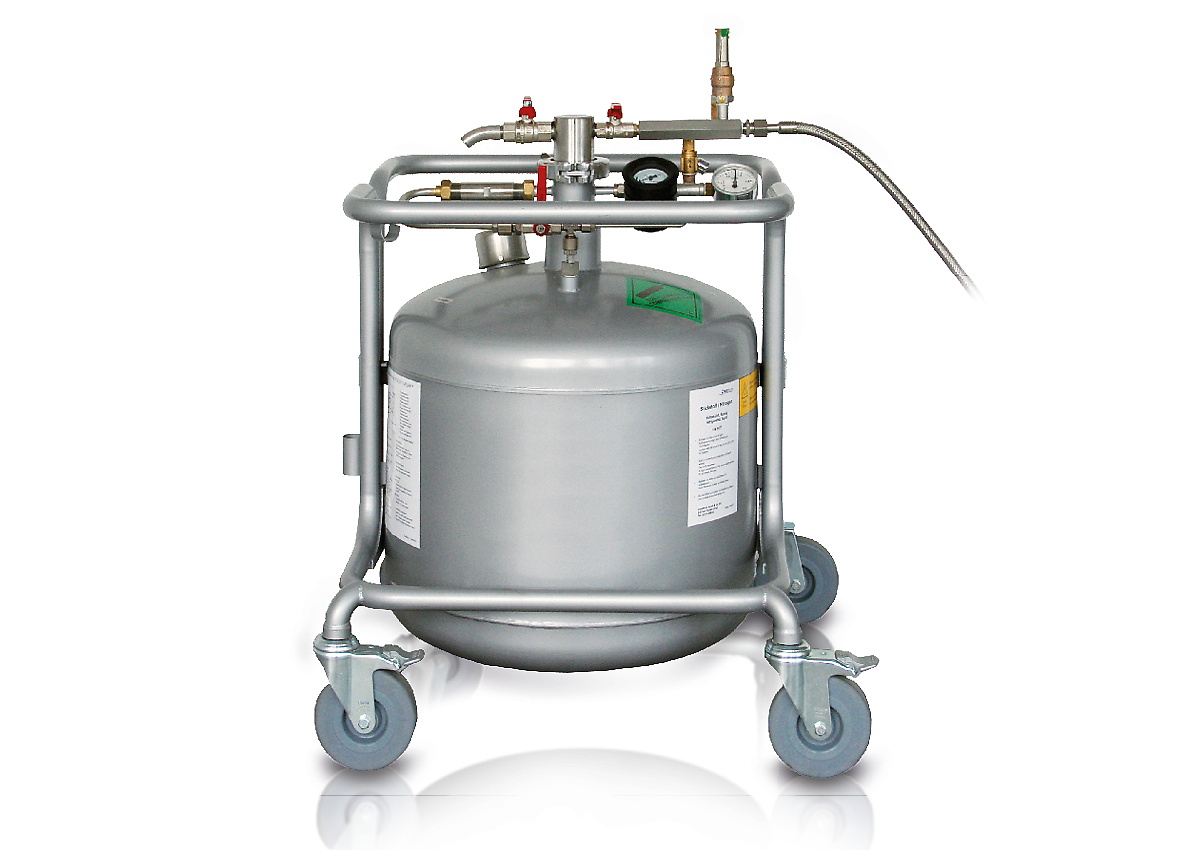

A biztonságos és kényelmes működtetés érdekében a RETSCH cég automatikus rendszert kínál a folyékony nitrogén adagolásához ("Autofill"). A beszerezhető 50 literes Dewar-tárolótartály kb. 5 óra kriogén őrlés hűtését biztosítja. A biztonsági szeleppel ellátott vezetékkel a felhasználó saját Dewar-tartályához is csatlakoztatható a malom.
Mivel a minták az automatizált kriogén őrlés révén rideggé válnak, ezért a CryoMill malom sok ún. nehezen feldolgozható minta, pl. állateledel, csont, fa, gyapjú, haj, hulladék, humán szövet, műanyag, növényi részek, olajos magvak, papír, szennyvíziszap, tabletta, talaj, textilneműk, vegyipari termékek, stb. elporítására is képes.
gumikacsa
kemény műanyag
textíliák
gumimacik
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
| Feladat | aprítás, homogenizálás, keverés, sejtfeltárás |
| Alkalmazási terület | biológia, geológia / kohászat, gyógyászat / gyógyszergyártás, gépgyártás / elektronika, környezetvédelem / újrahasznosítás, mezőgazdaság, vegyipar / műanyagipar, élelmiszeripar, építőanyagipar, üveg- / kerámiagyártás |
| Minta jellege | kemény, félkemény, rideg, lágy, rugalmas, rostos |
| Aprítási technika | ütközés, súrlódás |
| Betölthető max. méret* | <= 8 mm |
| Végfinomság* | ~ 5 µm |
| Sarzs/betölthető mennyiség* | max. 20 ml |
| Őrlőhelyek száma | 1 |
| Vibrational frequency | digitális, 5 - 30 Hz (300 - 1800 min-1) |
| Tipikus átlagos őrlési idő | 10 min / 4 min (hűtés / őrlés) |
| Száraz őrlés | igen |
| Nedves őrlés | igen |
| Kriogén őrlés | igen |
| Sejtfeltárás Eppendorf-csövekben | igen |
| Öncentírozó zárszerkezet | igen |
| Őrlőedény típusa | őrlőedény felcsavarható fedéllel |
| Őrlőszerszámok anyaga | cirkónium-oxid, keményacél, PTFE, rozsdamentes acél |
| Őrlőedények térfogatai | 5 ml / 10ml / 25 ml / 35 ml / 50 ml |
| Autofill egység | 50 l |
| Őrlési idő | digitális, 30 s - 99 min |
| Eltárolható módszerek (SOP) száma: | 9 |
| Elektromos hálózat feszültsége | 100-240 V, 50/60 Hz |
| Hálózati csatlakozás | 1-fázis |
| Védelem módja | IP 30 |
| Teljesítményfelvétel | 260 W |
| Méretek (zárva): szél x mag x mély | 395 x 373 x 577 mm (mély: 710 mm gázkivezetőcsővel együtt) |
| Súly, netto | ~ 45 kg |
| Szabványok | CE |
A CryoMill vízszintes helyzetű őrlőedénye (rövid) körív mentén végez vibrációs mozgást. Az őrlőgolyók tehetetlenségük miatt az őrlőedény lekerekített végeiben nagy energiával nekiütődnek a minta anyagának és elporítják azt.
Beépített hűtőrendszer folyékony nitrogénnel előhűti az őrlőedényt, majd folyamatosan hűti az őrlés teljes időtartama alatt.
Műszaki változtatás és tévedés joga fenntartva.
