Érdekelhetik még a golyósmalom MM 500 nano és MM 500 vario modellek, amelyek ugyanezen működési elv alapján 35 Hz-es frekvencián működnek, de lényegesen nagyobb teljesítményt nyújtanak. Az olyan alkalmazásokhoz, amelyek a minta hűtését vagy melegítését igénylik, a kegolyósmalom MM 500 control a tökéletes választás. Minden egyes RETSCH golyósmalom egy speciális alkalmazási fókusszal rendelkezik.
"Az MM 400-as készüléket izom-, bőr-, máj- és gerinctelen minták homogenizálására használjuk a stabil izotóp- és zsírsavelemzés előtt. Gyors és egyenletesen alapos munkát végez a minták homogenizálásában. A gépet sokat használtuk, mechanikai problémák nélkül. "
Bruno Rosenberg
Fisheries and Oceans Canada
"Kiválóan alkalmas szövetminták homogén porítására fagyasztva"
Kristen Cooke
University of Sydney
"Tökéletes talaj és növényi anyagok izotópelemzésre való előkészítéséhez."
David Mitchem
Virginia Tech
"A világ leghatékonyabb műszere az orvostechnikában. "
Muhammad Naveed
First Global Link
"Örömmel használom az MM 400-at az élő laboratóriumomban. Az XRF piacokon standard gépként lenne specifikálva. "
Gye Ryoung Lee
Gachon University
"Mint mindig, kiváló gép, könnyen kezelhető és felhasználóbarát. Gyors marás a kívánt szemcseméretig."
Hanna Kaliada
Vivex Biologics, Inc.
"Ez a legjobb golyósmalom, amit valaha használtam. Nagyon könnyű működtetni és kezelni."
Xinle Li
Clark Atlanta University
"Ezt a gépet az indiai IISER Kolkata-ban használtam. Nagyon hatékony, praktikus és kényelmes. Megéri megvenni."
Surojit Bhunia
Northwestern University
Reproducibility is a fundamental principle of scientific research and is essential for ensuring the credibility and reliability of scientific findings. The Mixer Mill MM 400 was tested regarding the reproducibility within a mechanochemical reaction, and it could be proven that it provides excellent reproducibility during several repetitions, for both clamping positions, and also between different devices. [1]
Minor variations of the frequency from 30 Hz to 29 Hz or 28 Hz have an influence on the yield of the reaction. It is of fundamental interest that the mixer mill maintains a set value, e.g. 30 Hz, and does not deviate from it. A premise which is fulfilled by the MM 400 which comes with a calibration certificate.
The mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4 was conducted for 30 min using 25 ml grinding jars, 2 x 15 mm grinding balls, 1 g educts, at 28 Hz, 29 Hz and 30 Hz five times in a row. The comparison between left and right clamping station showed highly reproducible results, also the comparison between the 5 trials.
XRD-minták a mechanokémiai reakciót követően γ-Al2O3 + ZnO -> ZnAl2O4: Balra: őrlés 28 Hz-en, 29 Hz-en és 30 Hz-en, eredmények az 5. reakció után. Középen: Összehasonlítás bal és jobb őrlőállomáson 28 Hz-es 5. reakcióval. Jobbra: Az 1-5. reakció 30 Hz-en, jobb oldali őrlőállomáson. Az eredményeket Claudia Weidenthaler csoportja mutatta be. [9]
A kísérleteket megismételték egy másik MM 400-as készülékkel, hogy összehasonlíthassák a két malom eredményeit. Ismét bebizonyosodott a kiváló reprodukálhatóság a 30 Hz-en végzett 5 vizsgálat során, mind a bal, mind a jobb őrlőállomáson.
Egy másik MM 400 készülékkel szinte azonos eredményeket (az eduktok és a termék tömegszázaléka) és reprodukálhatóságot kaptunk. A Claudia Weidenthaler csoportja által bemutatott eredmények. [1]
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
25-30 g növényi anyag, például kannabiszvirág porlasztására a kúpos centrifugacsövek a legalkalmasabbak. Akár 8 szövetminta, például friss máj pufferoldatban, is homogenizálható ezekben az 50 ml-es csövekben acél- vagy cirkónium-oxid golyókkal. Annak érdekében, hogy az üvegek mechanikai igénybevétele a lehető legkisebb legyen, csökkentett gyakoriság és magas töltési szint, pl. pufferrel és mintával, ajánlott.
MM 400 malom - élesztősejt feltárása*
*A videón a korábbi modell látható, azonos működési elvvel.
MM 400 Rázó-golyós malom - A kannabisz homogenizálása*
MM 400 malom - kriogén (hűtött) őrlés*
A vanillin és a barbitursav közötti Knoevenagel-reakció időbeli lefolyása mechanokémiai körülmények között, 2x10 mm-es cirkónium-oxid őrlőgolyókkal 19 ml-es PMMA-őrlőedényben, 30 Hz-en. A reakció 30 percen keresztül zajlik, a látható előrehaladást a színváltozás jelzi.
Courtesy of Dr. Sven Grätz, Ruhr-University Bochum, Faculty of Chemistry and Biochemistry, AG Prof. Borchardt. .
Co-crystal screening can be effectively performed in Mixer Mills. In a study [9] using the MM 400, 2 ml steel tubes and the corresponding PTFE adapter were employed to co-crystallize theophylline and benzamide in a 1:1 ratio under the following conditions:
X-ray powder diffraction patterns of the eight resulting samples (shown in green) align closely with the simulated reference pattern of the target co-crystal. All observed signals correspond to the desired product, with no significant additional signals, indicating successful and reproducible co-crystal formation. The MM 400 with 2 ml steel tubes delivers consistent results, and this compatibility extends to the MM 500 series, which can also accommodate 2 ml steel tubes.

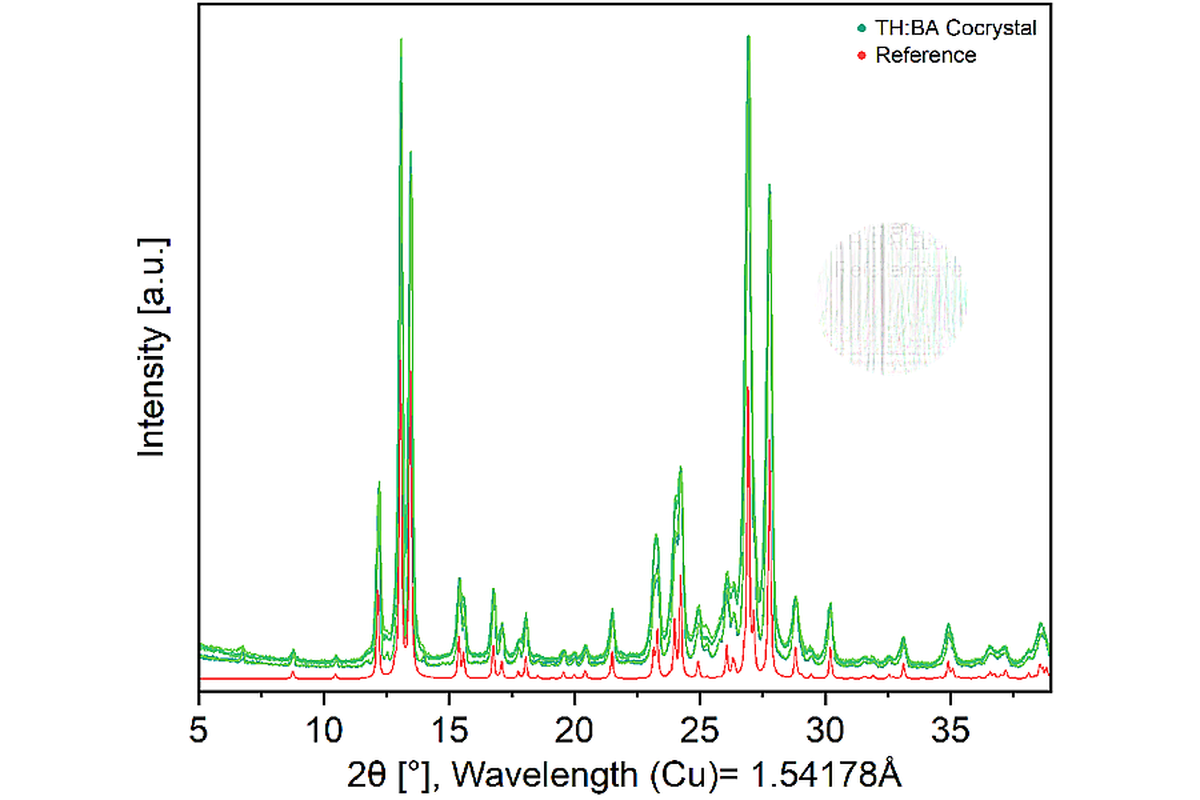

XRD patterns after the co-crystal formation of theophylline and benzamide after 60 min milling time in the MM 400 against a simulated reference. Results presented by experiments of Dominik Al-Sabbagh. [2]
Az In-situ Raman spektroszkópia egy hatékony analitikai technika, amely lehetővé teszi az anyagok természetes vagy feldolgozási környezetükben történő megfigyelését és elemzését. Ez a módszer a Raman-szórást használja, egy olyan jelenséget, amikor a fény kölcsönhatásba lép a molekuláris rezgésekkel, ami a szórt fény hullámhosszának eltolódásához vezet. Ezek az eltolódások egyedi spektrális ujjlenyomatot adnak az elemzett anyagról, betekintést nyújtva annak kémiai összetételébe vagy molekuláris szerkezetébe.
A "in-situ" szempont arra utal, hogy ezeket a jellemzőket közvetlenül egy folyamatban lévő folyamat során lehet megfigyelni és mérni. Ez magában foglalhatja a változások megfigyelését különböző kémiai reakciók, az úgynevezett mechanokémia jelenlétében is. A mechanokémia magában foglalja az ütő-, nyíró- vagy súrlódási hatások alkalmazását a szilárd anyagokban bekövetkező kémiai változások előidézésére. Ez a megközelítés egyre népszerűbb, mivel képes megkerülni az oldószerek szükségességét, így potenciálisan környezetbarátabb és energiahatékonyabb utat kínál a kémiai szintézishez. A Raman-spektroszkópia felbecsülhetetlen betekintést nyújthat a reakciómechanizmusba, a fázisátalakulásokba, a reakciókinetikába vagy a reakciókörülmények optimalizálásához.
Az MM 400 "Raman-ready", amely lehetővé teszi az alsó lemezbetét egyszerű eltávolítását. Az fenéklemezben nyílások vannak a Raman-szonda számára, hogy következetesen az edények alján mérhessen azáltal, hogy a Raman-szondát a malom és így az edények alá helyezi, ahol a részecskék kölcsönhatása a legintenzívebb, így biztosítva a pontos adatokat. A Retsch PMMA őrlőedényei átlátszóságukkal és kémiai ellenállásukkal javítják a spektrális adatokat szennyeződés nélkül. Az edények sík külső formája tovább javítja a spektroszkópiai adatokat. Ezek a tervezési módosítások racionalizálják a kísérleti munkafolyamatot. A kutatók mostantól könnyebben és pontosabban végezhetnek in-situ Raman-spektroszkópiát, ami új lehetőségeket nyit az alapos anyagelemzés előtt.
A csavaros fedelű ("screw-top") őrlőedények névleges térfogata 1,5 ml - 50 ml; anyaguk pedig keményacél, achát, wolfram-karbid, cirkónium-oxid vagy PTFE (teflon) lehet, ez biztosítja, hogy mindig megválasztható a mintát nem szennyező őrlőeszköz.
Az átlátszó PMMA-őrlőedényeket in-situ RAMAN-spektroszkópiához használják, de lehetővé teszik a fotokémiai reakciókkal kapcsolatos alkalmazásokat is. Ráadásul ezek ellenállnak a különböző vegyi anyagoknak. A tégelyek az MM 400 elődjével is használhatók, ahogyan a régebbi tégelymodellek is kompatibilisek a legújabb keverőmalom-modellel.
Small 2 ml steel tubes are used for cryogenic applications. Up to 20 of these tubes can be clamped into the MM 400 using an adapter. The advantage: they can withstand low temperatures and mechanical stress and do not break like disposable vessels. Ideal for the smallest sample quantities in the cryogenic range.
0,5 / 1,5 / 2 / 5 ml-es egyszerhasználatos reakciócsöveket befogadó adapterek is behelyezhetők az MM 400 malomba. Nagyobb mennyiségű mintákhoz, pl. fehérjekinyeréhez 50 ml-es kúposvégű (Falcon) centrifugacsöveket vagy 30 ml-es bőnyakú mintaüvegeket befogadó adapterek is beszerezhetők.
Az MM 400 felszerelhető olyan adapterekkel, amelyek négy 5 ml-es rozsdamentes acél őrlőedényt fogadnak, így legfeljebb 8 minta egyidejű porlasztása lehetséges. Ez a megnövelt átbocsátóképesség különösen előnyös a mechanokémiai alkalmazásoknál.
1,5 vagy 2 ml
Safe-lock
egyszer használatos fiolák
2 x 10 fiola max.
5 ml
Safe-lock
egyszer használatos fiolák
2 x 5 fiola max.
30 ml
Eldobható széles
szájú palackok
2 x 4 palack max.
50 ml
Eldobható kúpos
centrifugálócsövek
2 x 4 cső max.
Az edény méretét a minta térfogatához kell igazítani az optimális eredmények biztosítása érdekében. Ideális esetben az őrlőgolyók mérete a legnagyobb mintadarab méretének háromszorosa. Az alábbi táblázatban megadott golyók száma és mérete ezt az ökölszabályt követi. Például egy 8 mm méretű részecskékből álló minta 20 ml-es porításához 50 ml-es edény és 25 mm-es golyók használata ajánlott. A táblázat szerint egy őrlőgolyóra van szükség. Egy 5 mm-es szemcsékből álló minta 20 ml-je azonban négy darab 15 mm-es golyóval homogenizálható.
A RETSCH rázó-golyós malom valóságos mindenes a laboratóriumban. Képes homogenizálni pl. ötvözetet, állateledelt, ásványt, biológiai szövetet, csontot, dohányt, elektronikai hulladékot, ércet, fát, gabonát, gyapjút, gyógyszert, hajat, hulladékot, kerámiát, kokszot, műanyagot, növényi részt, olajos magot, papírt, szalmát, szenet, szennyvíziszapot, talajt, tablettát, textilt, üveget, vegyszert, stb.
30 ml minta
50 ml-es rozsdamentes acél edény
1 x 25 mm-es rozsdamentes acél golyó
2 perc 30 Hz-en
30 ml sejtszuszpenzió
8 x 50 ml-es kúpos centrifugacső (adapter)
egyenként 25 ml üveggyönggyel; 0,5-0,75 mm
30 s 30 Hz-en
15 ml minta
50 ml-es rozsdamentes acél edény
1 x 25 mm-es rozsdamentes acél golyó
membránozás LN2-ban 3 percig
4 x 2 perc 30 Hz-en, közbenső hűtéssel.
20 ml minta
50 ml-es rozsdamentes acél edény
1 x 25 mm-es rozsdamentes acél golyó
1 perc 30 Hz-en
5 ml minta
10 ml cirkónium-oxid edény
2 x 12 mm-es cirkónium-oxid golyók
3 perc 30 Hz-en
20 ml minta
50 ml-es rozsdamentes acél edény
1 x 25 mm-es rozsdamentes acél golyó
membránozás LN2-ban 3 percig
4 x 2 perc 30 Hz-en, közbenső hűtéssel.
3 g minta
50 ml-es rozsdamentes acél edény
1 x 25 mm-es rozsdamentes acélgolyó
membránozás LN2-val 2 percig
90 s 30 Hz-en
10 ml minta
25 ml cirkónium-oxid edény
2 x 15 mm-es cirkónium-oxid golyó
2 perc 30 Hz-en
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
Az MM 400 malom vízszintes helyzetű őrlőedényei (rövid) körív mentén végeznek vibrációs mozgást. Az őrlőgolyók tehetetlenségük miatt nagy energiával nekiütődnek a minta anyagának az őrlőedény lekerekített végeiben és elporítják azt. Az őrlőedények és az őrlőgolyók együttes mozgása nagyon intenzíven összes is keveri a mintát.
A keverés mértéke több kisebb golyó alkalmazásával még tovább is növelhető. Töb kisebb golyóval (pl. üveggyöngyökkel) biológiai sejtek is szétroncsolhatók. A gyöngyök közötti erős súrlódás gondoskodik a sejtek hatékony feltárásáról.
| Feladat | size reduction, mixing, homogenization, cell disruption, cryogenic grinding, mechanochemistry |
| Alkalmazási terület | biológia, geológia / kohászat, gyógyászat / gyógyszergyártás, gépgyártás / elektronika, környezetvédelem / újrahasznosítás, mezőgazdaság, vegyipar / műanyagipar, élelmiszeripar, építőanyagipar, üveg- / kerámiagyártás |
| Minta jellege | kemény, félkemény, rideg, lágy, rugalmas, rostos |
| Aprítási technika | ütközés, súrlódás |
| Betölthető max. méret* | <= 8 mm |
| Végfinomság* | ~ 5 µm |
| Sarzs/betölthető mennyiség* | max. 2 x 20 ml |
| Őrlőhelyek száma | 2 |
| Vibrational frequency | 3 - 30 Hz (180 - 1800 min-1) |
| Tipikus átlagos őrlési idő | 30 s - 2 min |
| Max. grindig time | 99 h |
| Száraz őrlés | igen |
| Nedves őrlés | igen |
| Kriogén őrlés | igen |
| Sejtfeltárás Eppendorf-csövekben | igen, akár 20 x 2.0 ml |
| Öncentírozó zárszerkezet | igen |
| Őrlőedény típusa | őrlőedény felcsavarható fedéllel |
| Őrlőszerszámok anyaga | keményacél, rozsdamentes acél, wolfram-karbid, achát, cirkónium-oxid, PTFE, PMMA |
| Őrlőedények térfogatai | 1,5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50 ml |
| Őrlési idő | digitális, 10 s - 8 h |
| Eltárolható módszerek (SOP) száma: | 12 |
| Tárolható ciklusprogramok | 6 |
| Elektromos hálózat feszültsége | 100-240 V, 50/60 Hz |
| Hálózati csatlakozás | 1-fázis |
| Védelem módja | IP 30 |
| Teljesítményfelvétel | 165W |
| Méretek (zárva): szél x mag x mély | 385 x 350 x 470 mm |
| Súly, netto | ~ 27,5 kg |
| Szabványok | CE |
[1] Reakcióterv és a kísérletek teljesítménye: Prof. Dr. Claudia Weidenthaler, a Heterogén katalízis kutatócsoport vezetője, Pordiffrakció és felületi spektroszkópia, Max-Planck Institut für Kohleforschung, Mülheim an der Ruhr.
[2] Reaction scheme and performance of the experiments: Dominik Al-Sabbagh, Chemistry Laboratory Technician, Division 6.3 – Structure Analysis, Federal Institute for Materials Research and Testing (BAM), Berlin.
Műszaki változtatás és tévedés joga fenntartva.
